Die Elektroinstallation ist das unsichtbare Rückgrat eines jeden modernen Gebäudes. Während viele ambitionierte Heimwerker glauben, dass das Steckdose anschließen eine schnelle, triviale Aufgabe für den Samstagnachmittag ist, verbirgt sich hinter der weißen Kunststoffabdeckung eine komplexe Welt voller physikalischer Gesetze und strenger normativer Vorgaben (DIN VDE). Eine einzige fehlerhafte, leicht lockere Klemmstelle kann über Jahre hinweg unbemerkt bleiben, bis ein erhöhter Übergangswiderstand unter hoher Last zur unsichtbaren Brandentwicklung in der Wand führt.
In diesem extrem detaillierten und umfangreichen Master-Guide tauchen wir tief in die professionelle Materie der Elektrotechnik ein. Wir behandeln nicht nur das klassische Steckdose anschließen 3 kabel Prinzip im Standard-Wohnraum, sondern durchleuchten auch komplexe, fortgeschrittene Szenarien wie das Steckdosen lichtschalter anschließen in Wechselschaltungen, den Einsatz in Feuchträumen (Badezimmer, Außenbereich) und die Integration moderner Smart-Home-Aktoren in tiefe Schalterdosen.
Als eingetragener Meisterbetrieb wissen wir aus der täglichen Praxis: Elektrische Sicherheit ist absolut kein Zufallsprodukt, sondern das unweigerliche Ergebnis präziser Planung, der Auswahl hochwertiger Materialien und einer Ausführung streng gemäß der DIN VDE 0100. In den folgenden Abschnitten erfahren Sie alles über Netzsysteme (TN-S, TN-C-S), Schleifenimpedanzen, den fundamentalen Personenschutz durch Fehlerstrom-Schutzeinrichtungen (RCD/FI) und die essenzielle Mechanik der Kabelverlegung. Elwin Blaca, Ihr Experte von EB Elektrotechnik aus Dortmund, führt Sie systematisch durch diesen Fachartikel.
Gemäß § 13 der Niederspannungsanschlussverordnung (NAV) in Deutschland dürfen Arbeiten an elektrischen Anlagen (dazu zählt auch der Austausch einer einfachen Schuko-Steckdose) ausschließlich durch den Netzbetreiber oder durch in ein Installateurverzeichnis eingetragene Elektrofachbetriebe durchgeführt werden.
Elektrischer Strom ist völlig unsichtbar, geruchlos und absolut lebensgefährlich. Dieser Artikel dient ausschließlich der Information und dem theoretischen Wissensaufbau und ersetzt unter keinen Umständen die formelle Fachkenntnis eines Elektromeisters. Prüfen Sie vor jeder Betrachtung offener Klemmen immer die Spannungsfreiheit mit einem zweipoligen Messgerät!
Das Wichtigste in Kürze
Das normgerechte Anschließen einer Steckdose erfordert tiefgreifendes Wissen über physikalische Gesetze und VDE-Vorschriften, um lebensgefährliche Fehler oder spätere Brandentwicklung zu vermeiden.
- • Netzform & Farben: Braun/Schwarz (Phase), Blau (Neutralleiter) und Grün-Gelb (Schutzleiter) bieten getrennt den höchsten Personenschutz.
- • Sicherheit & Werkzeug: VDE-geprüftes Werkzeug und das zwingende Feststellen der Spannungsfreiheit (nur mit Duspol) sind lebensrettend.
- • Verbindungstechnik: Veraltete Schraubklemmen bergen Brandgefahr; moderne Steckklemmen bieten dauerhaften, wartungsfreien Halt.
- • Kondenswasser-Gefahr: Bei der Montage von feuchtraumgeeigneten Steckdosen (IP44) im kalten Keller muss die innere Entwässerung geöffnet werden.
- • Voreilender Kontakt: Der Schutzkontakt (PE) der Dose ist so verbaut, dass er stets vor der lebensgefährlichen Netzspannung greift.
Steckdose anschließen 3 kabel: Die Netzform TN-S verstehen
Werfen wir einen Blick auf die Physik. Das Steckdose anschließen 3 kabel System basiert auf dem modernen TN-S Netz (Terre Neutre - Separiert). Im Gegensatz zur veralteten, gefährlichen Nullung (TN-C), bei der Schutz- und Neutralleiter in einer Ader lagen, bieten drei getrennte Adern den höchstmöglichen Personenschutz.
Die korrekte Aderbelegung in Deutschland:
-
Außenleiter / Phase (L1): Meist Braun, Schwarz oder Grau. Führt die 230V Spannung.
-
Neutralleiter (N): Zwingend Blau. Der betriebsmäßige Stromrücklauf.
-
Schutzleiter (PE): Zwingend Grün-Gelb. Leitet Fehlerströme über das Gehäuse zur Erde ab und sorgt für das sofortige Auslösen des Fehlerstromschutzschalters (FI).
Planen Sie einen kompletten Umbau?
Wenn nicht nur einzelne Dosen getauscht, sondern das ganze Haus modernisiert werden soll, reicht punktuelles Arbeiten nicht aus. Erfahren Sie hier alles über unsere professionellen Leistungen im Bereich der strukturierten Gebäude-Elektroinstallation.
VDE-Geprüftes Werkzeug & Spannungsfreiheit
Der Leitspruch der Elektrotechnik lautet: Vertrauen ist gut, Messen ist lebensrettend. Normgerechtes Arbeiten verlangt isoliertes Werkzeug (bis 1000V) und die strikte Einhaltung der 5 Sicherheitsregeln. Die wichtigste Regel hierbei: Spannungsfreiheit allpolig feststellen.
Die perfekte Abisolierlänge (Federklemmen)

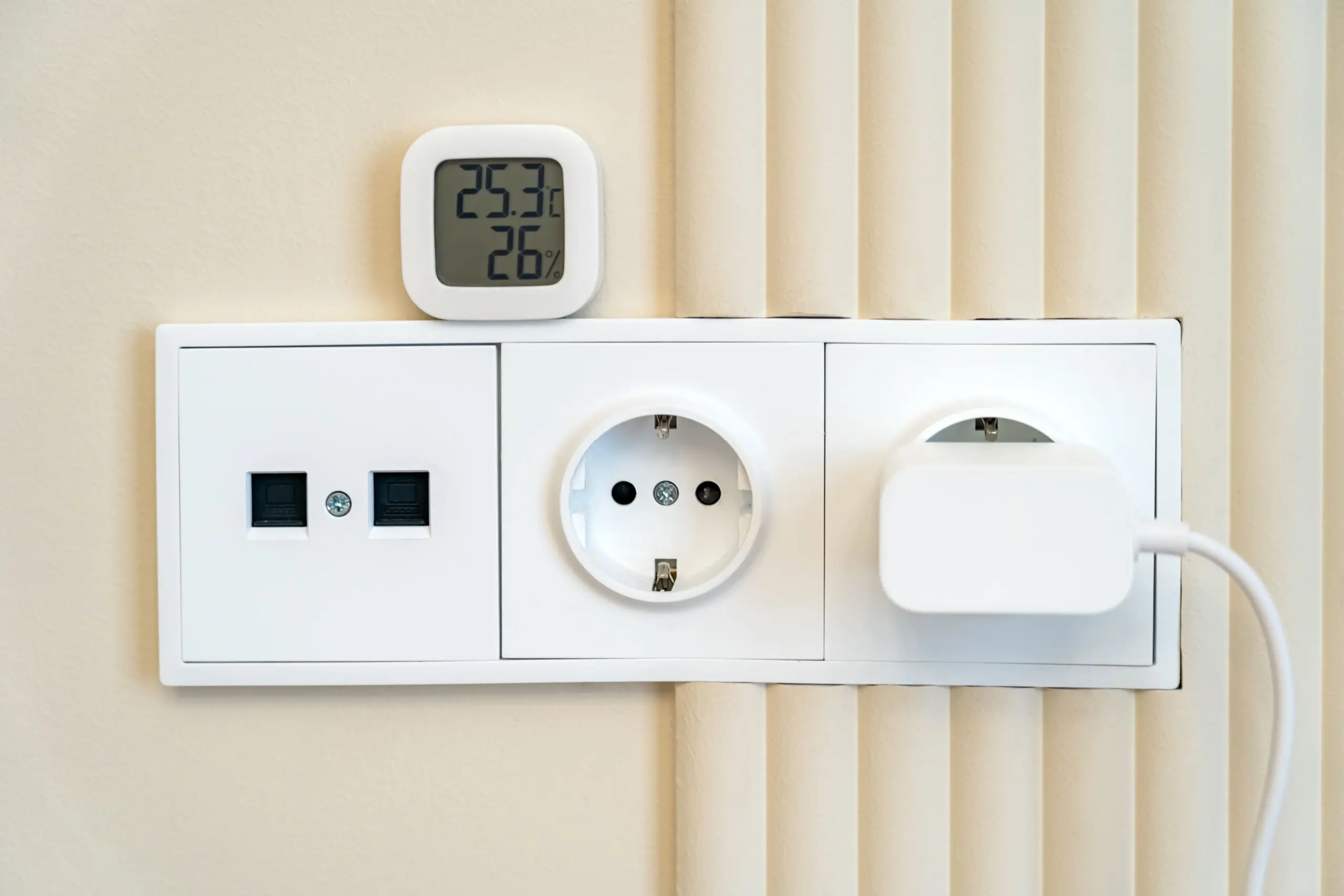

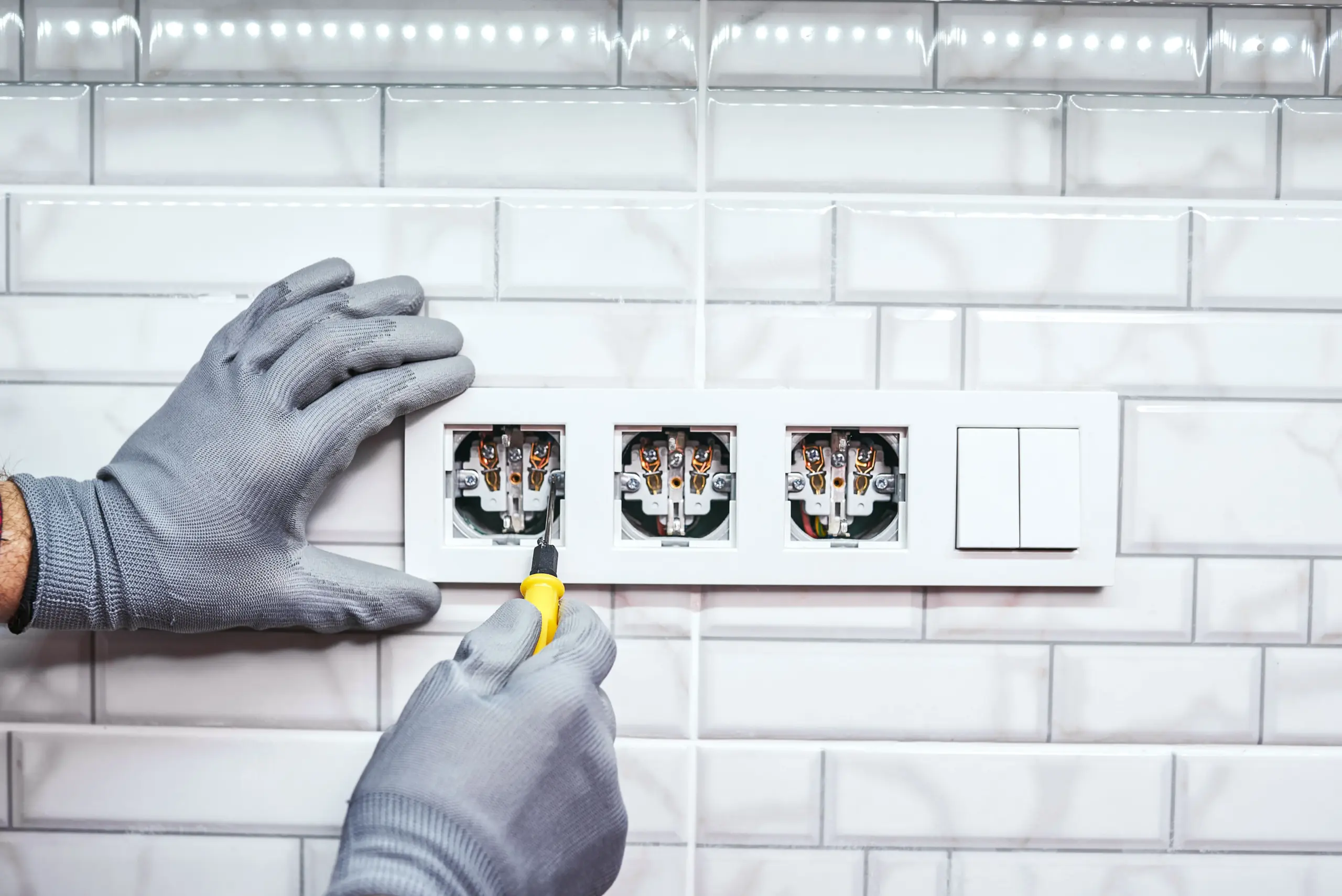

Steckdosen lichtschalter anschließen: Die Königsdisziplin im Mehrfachrahmen
Einer der am häufigsten nachgefragten Fälle in Altbauten: Ein einfacher Lichtschalter soll gegen eine Kombination aus Schalter und Dose getauscht werden. Das Steckdosen lichtschalter anschließen ist trügerisch komplex. Eine Grundvoraussetzung muss zwingend erfüllt sein: In der betreffenden Unterputzdose muss ein fünfadriges Kabel (NYM-J 5x1,5) anliegen, oder es muss sichergestellt sein, dass der Neutralleiter (Blau) und der Schutzleiter (Grün-Gelb) vollwertig zur Verfügung stehen.
Oft finden Heimwerker hinter dem alten Schalter nur ein dreiadriges Kabel, bei dem die blaue und grün-gelbe Ader als Lampen-Korrespondierende "zweckentfremdet" wurden. Wer in solch einem Fall versucht, eine Steckdose anschließen zu wollen, begeht einen lebensgefährlichen Pfusch. Ohne echten Neutralleiter und echte Erde funktioniert kein Gerät fehlerfrei und die Brandgefahr steigt rapide.
Vergleich: Schraubklemmen vs. moderne Steckklemmen
| Verbindungsart | Vorteile | Nachteile / Risiken |
|---|---|---|
| Klassische Schraubklemme | Gut für flexible Adern (Litzen) mit Aderendhülsen geeignet. Fester initialer Halt. | Kupfer ist weich und "fließt" weg. Schrauben lockern sich über die Jahre durch Vibrationen. Hohe Brandgefahr bei nicht gewarteten Klemmen! |
| Steckklemme (Federkraft) | Absolut wartungsfrei. Permanente, dynamische Kontaktierung. Sehr schnelle Montage. | Nur für massive Leiter (NYM-J Kupfer) zugelassen. Falsche Abisolierlänge kann zur fehlenden Arretierung führen. |
Weitere technische Details zum physikalischen Hintergrund des Schutzleiters und seiner erdenden Funktion lesen Sie im entsprechenden Fachartikel der Wikipedia (Schutzleiter).
Smart Home: WLAN-Relais hinter der Steckdose
Im smarten Zeitalter reicht ein einfacher Stromanschluss oft nicht mehr aus. Wenn wir von EB Elektrotechnik einen intelligenten Zwischenstecker (Aktor wie einen "Shelly") hinter eine Steckdose anschließen, stoßen wir mechanisch oft an Grenzen. Die Dosen in der Wand müssen dafür zwingend die tiefe Ausführung (60mm - 66mm Tiefe) oder Elektronikdosen mit einer seitlichen Tasche aufweisen. Andernfalls verletzen Sie durch das rein mechanische Stopfen der Klemmen die Kabelisolation. Ein Kurzschluss im Mauerwerk ist dann nur eine Frage der Zeit.
Machen Sie Ihr Haus zukunftsfähig!
Ob KNX, Shelly oder voll integrierte Steuerung per App – wir sind Ihre Experten, um klassische Anlagen schrittweise und sicher zu digitalisieren. Hier finden Sie Details zu unserer Smart Home Beratung und Installation in Dortmund.
Feuchträume, Keller und Garage: Die Aufputz Steckdose anschließen
Nicht in jedem Raum ist eine Unterputz-Installation sinnvoll oder überhaupt physikalisch möglich. Besonders in Nutzräumen wie dem unbeheizten Keller, der Garage, im Außenbereich oder in feuchtigkeitsbelasteten Waschküchen kommt die robuste Feuchtraum-Variante zum Einsatz. Eine Aufputz Steckdose anschließen zu wollen, stellt völlig andere mechanische wie auch abdichtungstechnische Herausforderungen an den Elektroinstallateur als der übliche Wohnraum. Die Prämisse hier lautet: Schutz vor eindringendem Wasser und Staub (Ingress Protection).
Die IP-Schutzklassen verstehen (IP44 / IP54)
Wenn Sie eine Aufputz Steckdose anschließen, MUSS diese zwingend für den jeweiligen Verwendungszweck zugelassen sein. Ein handelsübliches Modell besitzt mindestens die Schutzart IP44. "IP" steht für Ingress Protection.
-
1.
Ziffer (z.B. 4):
Schutz gegen feste Fremdkörper mit einem Durchmesser ≥ 1,0 mm (z.B. Draht, kleine Insekten).
-
2.
Ziffer (z.B. 4):
Schutz gegen allseitiges Spritzwasser. Das bedeutet: Weder Regenwasser von oben, noch Wasserspritzer aus dem Putzeimer von unten dürfen an die spannungsführenden Teile gelangen.
Das eigentliche Steckdose anschließen 3 kabel Prinzip bleibt bei der Aufputz-Variante (Phase, Neutralleiter, PE) identisch. Der handwerkliche Unterschied liegt im Leitungsführungssystem. Die Leitung wird nicht eingegipst, sondern mittels Druck- oder Nagelschellen (bzw. im Installationsrohr) auf der Wandoberfläche (daher "Aufputz") herangeführt. Dabei muss das NYM-J Kabel millimetergenau durch die werksseitige Gummimembran an den Stirnseiten des Dosengehäuses eingeführt werden.
Das gefährliche Geheimnis: Kondenswasser-Öffnung
Ein Insider-Fehler, der selbst erfahrenen Heimwerkern passiert: Wird die Steckdose an einer ungedämmten, im Winter eiskalten Außen- oder Kellerwand montiert, bildet sich durch Luftfeuchtigkeitsunterschiede im komplett dicht geschlossenen (IP44) Gehäuse Kondenswasser. Die meisten Hersteller markieren an der Unterseite extra eine kleine Stelle, die vor der Montage mit einem Schraubendreher vorsichtig durchstoßen werden muss. Durch diese Micro-Öffnung kann das entstehende Schwitzwasser nach unten in den Raum ablaufen. Vergisst man dies, steht das Wasser irgendwann an den Klemmen und es kommt zum totalen Kurzschluss oder Kriechströmen!
Werden Feuchtraum-Dosen mit anderen Schaltern kombiniert (ein klassisches Steckdosen lichtschalter anschließen Szenario, z.B. für die Kellertreppen-Beleuchtung inklusive Steckdose für den Staubsauger), müssen alle Komponenten des AP-Programms (Aufputz) über kleine Verbindungsstutzen mechanisch miteinander gekoppelt und abgedichtet werden. Eine Kombination aus zwei einzelnen Gehäusen direkt nebeneinander gepresst, bietet keinen Spritzwasserschutz an der Verbindungsnaht.
Nach dem Anschließen: Die normgerechte Anlagenprüfung
Viele Bastler glauben, dass das reine Einstecken einer Nachttischlampe, die dann leuchtet, beweist, dass beim Steckdose anschließen ("Steckdose anschließen 3 kabel") alles richtig gemacht wurde. Das ist einer der gefährlichsten, leider weitverbreiteten Irrtümer in der Elektrotechnik. Eine Lampe leuchtet selbst dann, wenn der lebensrettende Schutzleiter (die grüngelbe Erdung) in der Dose nicht richtig sitzt, abgebrochen ist oder gar nicht erst aufgelegt wurde. Bei einem Gehäuseschluss eines nachgelagerten Gerätes (z.B. der metallischen Waschmaschine) würde der FI-Schalter im Verteilerkasten nicht auslösen, da der Rückweg für den Fehlerstrom komplett fehlt. Die Konsequenz wäre im feuchten Bereich potenziell tödlich.
Multimeter haben an Netzspannung nichts verloren
Als Meisterbetrieb der Elektrotechnik sehen wir in YouTube-Videos oft sogenannte "Spezialisten", die mit billigen Fernost-Multimetern (für 10€ aus dem Baumarkt) die 230V Netzspannung prüfen. Ein riesiges Sicherheitsrisiko! Zum einen fehlt diesen Geräten meist die nötige CAT III oder CAT IV Zertifizierung (Überspannungskategorien), was bei Schaltspitzen im Netz dazu führen kann, dass das Multimeter in Ihrer Hand förmlich explodiert (Lichtbogen).
Professionelle Messung nur mit dem Duspol
Für die rechtssichere Prüfung einer neu installierten Steckdose verlangt die VDE im ersten Schritt zwingend einen zweipoligen Spannungsprüfer (umgangssprachlich nach dem Erfinder oft DUSPOL genannt) mit einer zuschaltbaren Last. Nur durch diese interne Lasttauchspule, die beim Prüfen kurzzeitig etwa 30mA Strom fließen lässt, kann induzierte (falsche) Phantomspannung, die von parallel liegenden Leitungen in der Wand überspringt, abgebaut ("weggedrückt") werden.
Ein hochohmiges Multimeter misst oft "230 Volt" auf Drähten, die überhaupt nicht physisch an einer Klemme hängen, sondert nur das magnetische Feld des Nachbarkabels aufsaugen! Gepaart mit Fachwissen, lässt sich über den Messknopf des 2-poligen Prüfers zudem bereits vorab eine grobe Überprüfung durchführen, ob der vorgeschaltete 30mA Fehlerstromschutzschalter beim künstlich herbeigeführten Fehler von Phase (L1) zu Schutzleiter (PE) korrekt mechanisch auslöst.
Das finale Steckdose anschließen wird rechtlich und technisch in Deutschland also erst durch die vorgeschriebenen Mess-Protokolle der Anlagenprüfung abgeschlossen (Isolationswiderstandsmessung > 1 MegaOhm, Niederohmigkeit des Schutzleiters, Schleifenimpedanz und die Berührungsspannung RCD). Alleine dieser extrem sicherheitsrelevante und aufwendige Messblock (E-Check) rechtfertigt stets die Beauftragung eines geschulten, technisch voll ausgerüsteten Elektrofachbetriebs.
Hinter der weißen Abdeckung: Der elektromechanische Aufbau einer Schutzkontakt-Steckdose
Bevor wir zum abschließenden Fazit kommen, werfen wir noch einen fundamentalen Blick auf das Bauteil selbst. Wenn Laien eine Steckdose anschließen, sehen sie meist nur einen weißen Plastikdeckel und zwei Löcher, in die praktischerweise der Staubsaugerstecker passt. Die rein elektromechanische Realität des sogenannten "Schuko-Systems" (Schutzkontakt) der Typ-F Steckdose ist jedoch ein Meisterwerk der Sicherheitstechnik, das über Jahrzehnte nach den strengsten VDE-Richtlinien perfektioniert wurde.
Anatomie einer Schuko-Steckdose (Typ F)
Die Konstruktion ist so genial wie simpel geraten: Die beiden seitlichen, leicht aus dem Gehäuse ragenden Metallfedern – die eigentlichen Schutzkontakte (PE) – sind mechanisch derart in der Steckdose positioniert, dass sie beim Einführen eines Steckers immer zeitlich vor den stromführenden Stiften (Phase und Neutralleiter) kontaktieren ("Voreilender Kontakt"). Das bedeutet in der Millisekunden-Praxis: Sollte der Stecker Ihres Kühlschranks defekt sein und einen massiven Gehäuse-Schluss aufweisen, ist das metallische Gerät bereits vollständig geerdet, bevor überhaupt die gefährlichen 230 Volt den Stromkreis schließen können.
Erweiterter Fehlerschutz beim Steckerziehen
Ziehen Sie am Kabelgewirr und nicht am Stecker (was ohnehin vermieden werden sollte), trennen sich konstruktionsbedingt zuerst die Kontakte für Phase und Neutralleiter. Erst ganz am Schluss löst sich die lebensrettende Masseverbindung des Schutzkontakts. Dieses "First In, Last Out"-Prinzip des Steckdose anschließen 3 kabel Systems garantiert, dass zu keinem Zeitpunkt eine spannungsführende Komponente ohne aktive Erdungsüberwachung (FI-Auslösung) verbleibt.
Ein weiteres wesentliches mechanisches Detail ist der Tragring, die metallische Basisplatte der Konstruktion. Hier passieren oft fundamentale Fehler, wenn beim aufputz steckdose anschließen oder auch bei der üblichen Unterputz-Montage die Spreizkrallen zu aggressiv genutzt werden. Moderne Unterputzdosen besitzen Geräteschrauben an den Seiten (kleine Gewindeschrauben). Ein Fachmann wird eine Steckdose im Neubau immer primär über diese seitlichen Geräteschrauben am Tragring fixieren, statt sich ausschließlich auf die scharfen Spreizkrallen zu verlassen, die sich mühsam ins weiche Plastik der Schalterdose graben. Verlässt man sich nur auf die Krallen, passiert genau das, was Sie aus schlechten Ferienwohnungen kennen: Beim Herausziehen des Handyladekabels haben Sie plötzlich die komplette Innerei der Steckdose samt 230V-Netzleitungen in der Hand!
Fazit & Häufige Fragen
Warum löst mein neuer FI (RCD) sofort aus?
Oft liegt nach dem Steckdose anschließen eine Verpolung zwischen Neutralleiter (N) und Schutzleiter (PE) vor. Der FI misst die Strombilanz. Fließt Betriebsstrom fälschlicherweise über den grüngelben Leiter ab, detektiert der FI dies als Fehler und schaltet innerhalb von Millisekunden den Stromkreis ab.
Darf ich als Mieter einfach so loslegen?
Klares Nein. Jegliche Eingriffe in die Bausubstanz und Gebäudeinstallation verlangen das Einverständnis des Eigentümers und müssen in Deutschland nach §13 NAV zwingend durch qualifiziertes Personal erfolgen, um den Versicherungsschutz für das Mietshaus nicht zu gefährden.
Kann ich eine normale Steckdose im Badezimmer installieren?
Im Badezimmer gelten strenge Vorschriften bezüglich der Installationszonen. Normale 230V Steckdosen sind nur in bestimmten Abständen zu Wanne und Dusche (in der Regel außerhalb von Zone 0, 1 und 2) zulässig. Zudem ist ein 30mA Fehlerstromschutzschalter (FI/RCD) für Feuchträume zwingend vorgeschrieben.
Was bedeuten die verschiedenen Kabelfarben?
Die Farbcodierung ist genormt: Braun, Schwarz oder Grau kennzeichnen den spannungsführenden Außenleiter (Phase, L). Blau steht für den Neutralleiter (N), der den Stromkreislauf schließt. Grün-Gelb ist exklusiv für den Schutzleiter (PE, Erdung) reserviert und leitet bei Fehlern lebensrettende Ströme ab.
Warum knistert meine Steckdose bei Belastung?
Ein hörbares Knistern oder Brutzeln ist ein absolutes Warnsignal! Es deutet auf lose Kontakte, verschlissene Klemmen oder Mikro-Lichtbögen hin. Es besteht akute Brandgefahr. Schalten Sie umgehend die Sicherung ab und beauftragen Sie einen Elektrofachbetrieb mit der Überprüfung.
